Öntöttvas Gömbcsap 507 típus :

teljes átömlésű, karimás kivitel, DN15 - DN200, PN16


ISO 9001 minősítés Ex minősítés Sferaco logo CE minősítés



Öntöttvas gömbcsap 507 típus
Leírás: 507 gömbcsap
Méret:
DN15 - DN200
Csatlakozás :
karimás
Min. Hőmérséklet :
-10°C
Max. Hőmérséklet:
+200°C
Max. nyomás:
PN16
Tömítések:
Teflon, Viton
Alkalmazási terület:
Általános folyadékokra
Ház anyaga:
Öntöttvas
Nem használható:
gáz,
sűrített levegő
Hajtómű perem:
ISO 5211

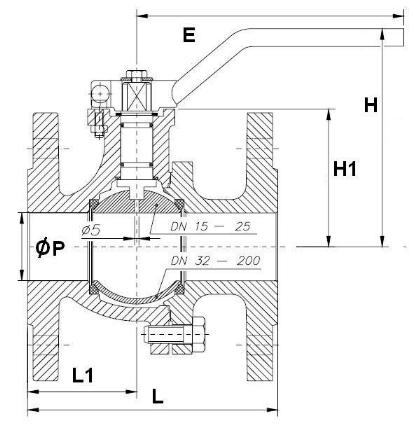

Öntöttvas, 507 típusú gömbcsap méretezése :

505 típusú gömbcsap méretezési rajza

DN
15
20
25
32
40
50
65
80
100
125
150
200
Ø P
13
17
24
31
38
50
65
80
100
125
150
200
L
115
120
125
130
140
150
170
180
190
200
210
400
L1
49
55.5
51.5
53
61
62
81.5
79
94
120.5
155
190
H
92
95.5
102.2
114.7
119
127
141
151.5
176.5
208
254.5
293.5
H1
48.5
53
59.5
72
77
85
98
108.5
134
165
190
229
E
170
170
170
170
302.5
302.5
335
335
350
350
500
500
Súly
( kg )
2.12
2.72
3.62
5.32
6.9
9
11.68
14.68
20.23
33.73
49.77
81.77



505 típusú gömbcsap karima méretei

507 karimás gömbcsap karima-mérettáblázata :

DN
15
20
25
32
40
50
65
80
100
125
150
200
Ø C
45
58
68
78
88
102
122
138
158
188
212
268
Ø D
95
105
115
140
150
165
185
200
220
250
285
340
Ø K
65
75
85
100
110
125
145
160
180
210
240
295
Nb x Ø L
4 x 14
4 x 14
4 x 14
4 x 18
4 x 18
4 x 18
4 x 18
8 x 18
8 x 18
8 x M16
8 x M20
12 x 22
Nb x ØL1
4 x 14
4 x 14
4 x 14
4 x 18
4 x 18
4 x 18
4 x 18
8 x 18
8 x 18
8 x M16
8 x M20
12 x 22
b
14
16
16
16
16
18
18
20
20
22
22
24
e
2
2
2
2
3
3
3
3
3
3
3
3

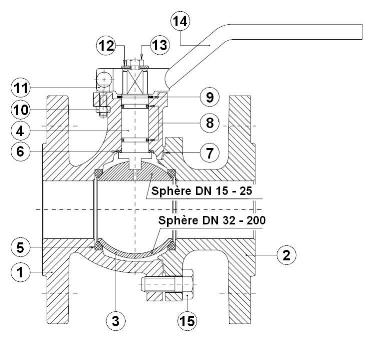

507 gömbcsap anyagai :

507 gömbcsap anyagai

ISO 5211 hajtómű illesztőperem mérettáblázata :
ISO 5211 hajtóműperem méretei



DN
15
20
25
32
40
50
65
80
100
125
150
200
Ø K
42
42
42
42
42
42
70
70
70
70
102
102
ISO
F04
F04
F04
F04
F04
F04
F07
F07
F07
F07
F10
F10
N x ØZ
4 x 5
4 x 5
4 x 5
4 x 5
4 x 5
4 x 5
4 x 8
4 x 8
4 x 8
4 x 8
4 x 10
4 x 10
C
7
7
7
7
12
12
13
13
16
16
20
20
Ø Y
10
10
10
10
16
16
18
18
22
22
28
28
H3
5.5
5
5
5.5
16
16
19
19
20
20
27
27
H4
7.5
6
6.2
6.7
15
15
18
18
19
19.5
24.5
24.5
Ø A
19
19
21
21
30
30
35
35
38
38
50
50
Nyomaték
( Nm )*
6
6
11
12
26
41
41
71
119
190
220
450

* A meghajtónyomaték a 30%-os biztonsági együttható nélkül értendő !





Nyomás-Hőmérséklet grafikon :

kv értéktáblázat

DN
15
20
25
32
40
50
65
80
100
125
150
200
kv ( m3/h )
37,4
74,8
105
176
223
416
660
1200
1980
3600
5040
10890

507 típusú, öntöttvas gömbcsap katalógus letöltése PDF formátumban

.
