NA/NAX típusú elektromos hajtómű :

60Nm - 2500Nm, IP67

AC24V / AC230V / AC400V / DC24V



NA típusú Elektromos Hajtómű

Leírás: NA Elektromos hajtómű
Csatlakozás :
F07 ...F16 csillag
Min. Hőmérséklet :
-20°C
Max. Hőmérséklet:
+70°C
Működtető feszültség:
AC230V - AC400V AC24V - DC24V
Alkalmazási terület:
90°-os elfordulású hajtásokra
Hajtómű perem:
ISO 5211
Ház anyaga:
Aluminium
Fogaskerekek anyaga:
Edzett acél

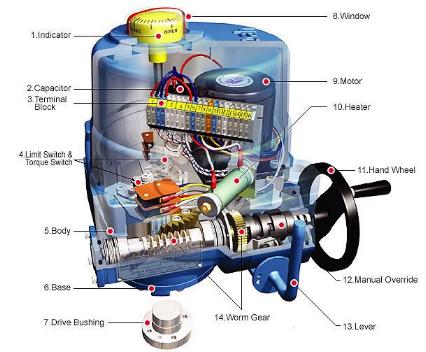

NA Elektromos hajtómű felépítése

Szám : Megnevezés :
1.
Helyzetjelző
2.
Kondenzátor
3.
Sorkapocs
4.
Határérték kapcsoló
Nyomaték kapcsoló
5.
Ház
6.
Alaplap
7.
Meghajtópersely
8.
Nézőablak
9.
Motor
10.
Fűtőellenállás
11.
Kézikerék
12.
Kézi áttétel
13.
Kar
14.
Fogaskerekek

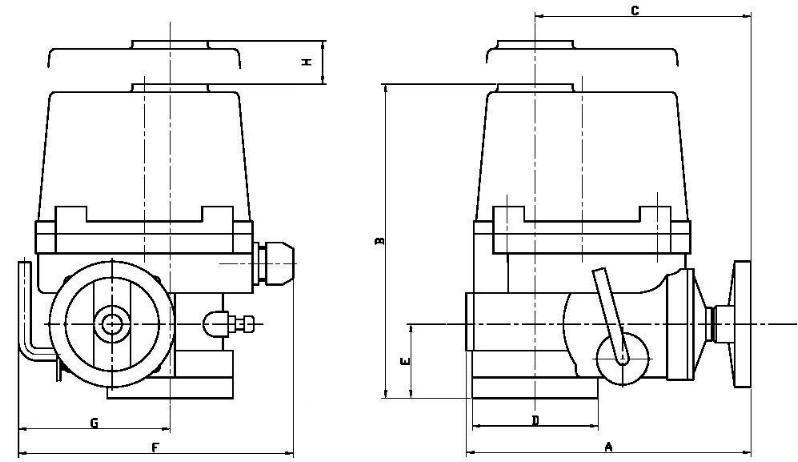

NA Elektromos Hajtómű méretrajza
Méret ( mm )
A
B
C
D
E
F
G
H
NA/NAX 06/09
231
255
175
102
60
223
113
108
NA/NAX 15/19
261
255
184
120
60
266
139
108
NA/NAX 28/50
285
302
202
145
70
300
159
130
NA/NAX 60/100
325
343
226
175
78
349
191
178
NA/NAX 150/250
325
343
226
276
78
349
191
178

NA - NAX elektromos hajtómű mérettáblázata

Típus
Nyomaték
( Nm )
Működési
idő
( sec )
Elektromos
teljesítmény
( W )
ISO
Csillag
(mm)
Súly
(kg)
Áramfelvétel
( mA )
230V/400V
Kézikerék
fordulatok
száma
NA06
60
17
15
F07
17
11
450
130
8,5
NA09
90
17
25
F07/F10
17
11
580
170
8,5
NA15
150
20
40
F07/F10
17
12
950
300
10
NA19
190
20
40
F07/F10
17
13
950
300
10
NA28
280
24
40
F10/F12
22
17
950
330
12,5
NA38
380
24
60
F10/F12
27
18
1300
360
12,5
NA50
500
24
90
F12/F14
27
19
1500
560
12,5
NA60
600
29
90
F12/F14
27
22
1500
560
14,5
NA80
800
29
180
F12/F14
27
23
2150
840
14,5
NA100
1000
29
180
F12/F14
27
25
2150
840
14,5
NA150
1500
87
180
F14/F16
36
68
2150
840
43,5
NA200
2000
87
180
F14/F16
36
70
2150
840
43,5
NA250
2500
87
180
F14/F16
46
70
2150
840
43,5

NA - NAX elektromos hajtómű adatai





NA típusú elektromos hajtómű katalóguslap letöltése PDF formátumban



















.
