Öntöttvas gömbcsap: 505 típus

karimás, teljes átömlésű DN40 - DN150, PN10/16


ISO 9001 minősítés Ex minősítés Sferaco logo CE minősítés



505 típusú öntöttvas gömbcsap
Leírás: 505 gömbcsap
Méret:
DN40 - DN150
Csatlakozás :
karimás
Min. Hőmérséklet :
-10°C
Max. Hőmérséklet:
+200°C
Max. nyomás:
PN16
Alkalmazási terület:
Általános folyadékokra
Ház anyaga:
Öntöttvas
Nem használható:
gáz,
sűrített levegő
Hajtómű perem:
ISO 5211

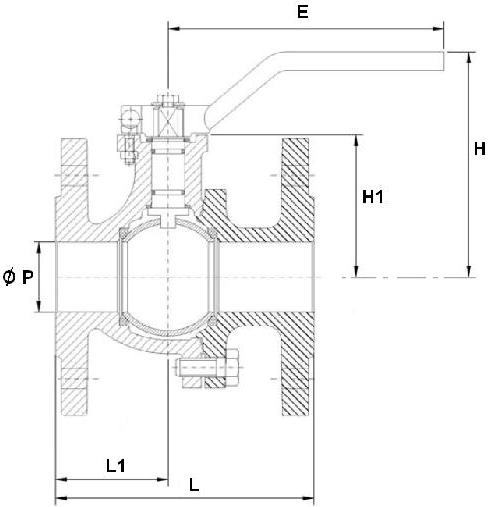

505 típusú gömbcsap méretezése :

505 típusú gömbcsap méretezési rajza

DN
40
50
65
80
100
125
150
Ø P
38
50
65
80
100
125
150
L
136
142
154
160
172
186
200
L1
57
62
81.5
79
94
93
100
H
119
127
141
151.5
176.5
208
254.5
H1
77
85
98
108.5
134
165
190
E
302.5
302.5
335
335
350
350
500
Súly
( kg )
6.5
8.5
10.5
14
19
28
45

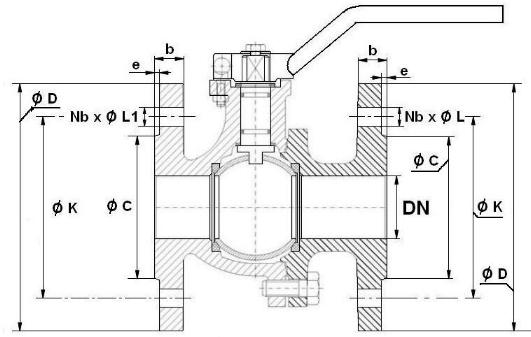

505 típusú gömbcsap karima méretei

505 típusú gömbcsap karima méretei :

DN
40
50
65
80
100
125
150
Ø C
88
102
122
138
158
188
212
Ø D
150
165
185
200
220
250
285
ØK
110
125
145
160
180
210
240
Nb x Ø L
4 x 18
4 x 18
4 x M16
8 x M16
8 x M16
8 x M16
8 x M20
Nb X ØL1
4 x 18
4 x 18
4 x 18
8 x 18
8 x 18
8 x M16
8 x M20
b
16
18
18
20
20
22
22
e
3
3
3
3
3
3
3

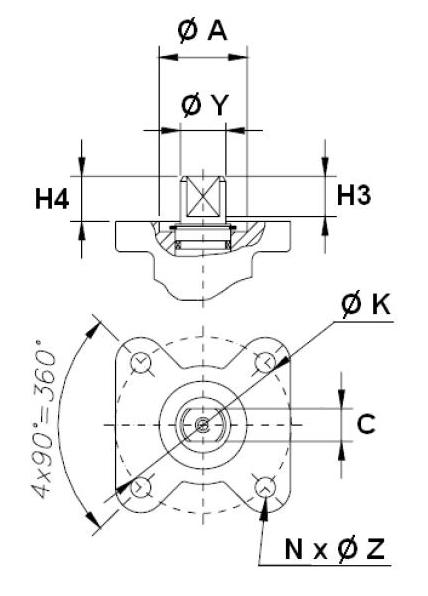

ISO 5211 hajtómű illesztőperem mérettáblázata :
ISO 5211 hajtóműperem méretei



DN
40
50
65
80
100
125
150
Ø K
42
42
70
70
70
70
102
ISO
F04
F04
F07
F07
F07
F07
F10
N x ØZ
4 x 5
4 x 5
4 x 8
4 x 8
4 x 8
4 x 8
4 x 10
C
12
12
13
13
16
16
20
Ø Y
16
16
18
18
22
22
28
H3
16
16
19
19
20
20
27
H4
15
15
18
18
19
19.5
24.5
Ø A
30
30
35
35
38
38
50
Nyomaték
( Nm )*
26
41
41
71
119
190
220

* A meghajtónyomaték a 30%-os biztonsági együttható nélkül értendő !











kv értéktáblázat

DN
40
50
65
80
100
125
150
kv ( m3/h )
223
416
660
1200
1980
3600
5040

505 típusú gömbcsap katalógus letöltése PDF formátumban

.
