ESM-86 Mágnesszelep:

Alaphelyzetben zárt kivitel, NC ( Feszültségre nyit )

DN3/8" - DN3", PN10


ESM-86 Mágnesszelep NC

Leírás: ESM86 Mágnesszelep
Méret:
DN3/8" - DN3"
Csatlakozás :
Menetes
Max. Környezeti HÅ‘mérséklet :
60°C
Max. Folyadékhőmérséklet:
80°C (NBR )
Max. nyomás:
PN10
Működés:
Közvetett
( Szervo )
Alkalmazási terület:
LevegÅ‘re, vízre, ivóvízre, általános folyadékokra, olajra,
∆P min.:
0,3 bar
Ház anyaga:
Réz
Belső alkatrészek anyaga:
Rozsdamentes acél
Elektromos
csatlakozás :
T30
Mágnestekercs üzemi feszültségei:
AC230V-AC24V-AC48V
DC12V-DC24V



A mágnesszelep rendelhetÅ‘ még EPDM ( 110°C ) és FPM ( 150°C ) membránnal !

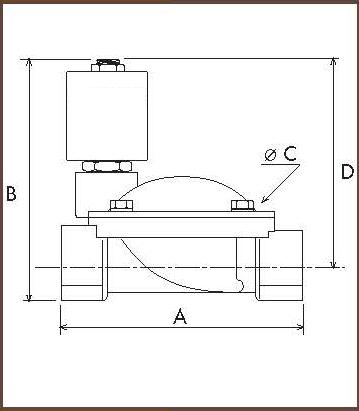

ESM-86 mágnesszelep méretei :

ESM-86 Mágnesszelep méretezése
Méret
Furat
ø
KV
Méretek /mm
Súly
(mm)
m3/h
A
B
C
D
kg
G 3/8
10
1,86
61
89
48
77
0,54
G 1/2
12
2,1
61
89
48
77
0,5
G 3/4
20
5,7
87
101
69
84
0,8
G 1
25
9,6
100
106
80
86
1,1
G 1 1/4
32
22
131
122
112
95
2,5
G 1 1/2
39
27
146
128
128
98
3
G 2
51
35
174
145
146
108
4,6
G 2 1/2
65
63
245
180
184
134
9,4
G 3
75
83
250
190
184
139
11,23







ESM-86 mágnesszelep részei :

ESM-86 Mágnesszelep részei

1
 Záróanya
2
 Tekercs
3
 Tartórúd
4
 Dugattyú
5
 Rugó
6
 Tartópersely
7
 Persely
8
 Rugó
9
 Ütköző
10
 Ütköző
11
 Rugó
12
 Csavar
13
 Fedél
14
 Rugó
15
 Membrán
16
 Tartó tüske
17
 Szeleptest

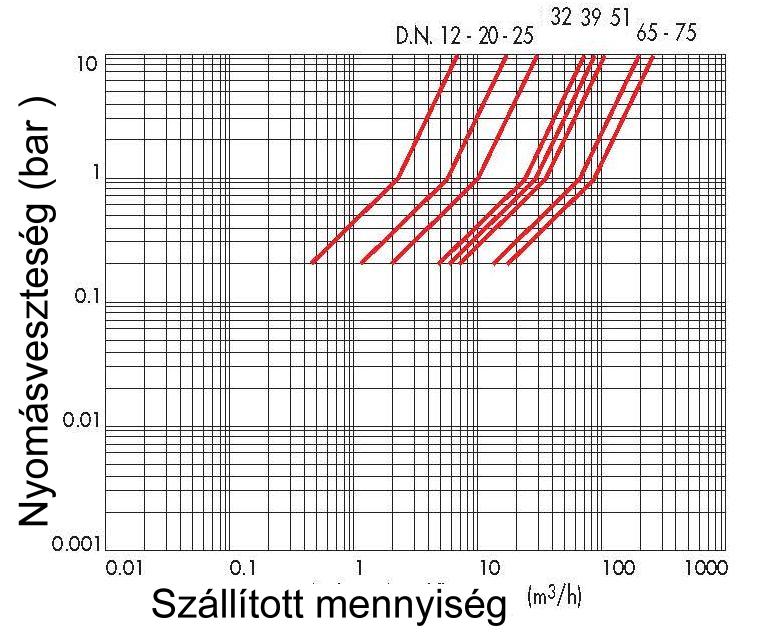

ESM-86 mágnesszelep nyomásveszteség diagramm :



Nyomásveszteség diagramm







ESM-86 Mágnesszelep katalóguslap letöltése PDF formátumban

.
