AQUARIA tĂ­pusĂş pillangĂłszelep:

A1C-gyűrűsházú, Wafer típusú, karimák közé

DN32 - DN300, PN10/16


ISO 9001 minősítés TÜV minősítés CE minősítés



AQUARIA PillangĂłszelep Wafer tĂ­pusĂş, InterApp
Leírás: AQUARIA Wafer pillangószelep
MĂ©ret:
DN32 - DN300
Csatlakozás :
Wafer ( karimák közé )
Min. Hőmérséklet :
-10°C
Max. Hőmérséklet:
+130°C ( EPDM )
+90°C ( NBR )
Max. nyomás:
PN16
Alkalmazási terület:
Uszodatechnika, Öntözéstechnika, folyadékokra.
ÉpĂĽletgĂ©pĂ©szet, vĂ­zelĹ‘kĂ©szĂ­tĂ©s.
Hajtómű perem:
ISO 5211
Beépítési hossz :
ISO 5752/20
EN 558-1/20
Minősítés :
Megfelel az 1-es és 2-es csoporthoz tartozó áramló közegekre vonatkozó, 97/23/EG (DGR) sz. Európai Nyomástartó-eszközök 1. függelékében található előírásoknak.
Csatlakozási szabványok :
PN6, PN10, PN16, ANSI cl. 150

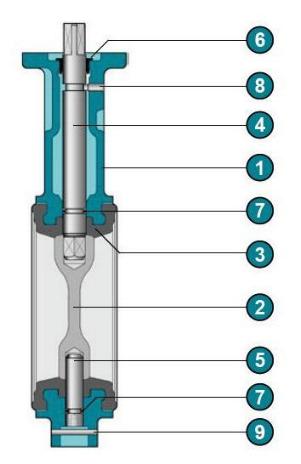

AQUARIA pillangĂłszelep anyagai :





Aquaria PillangĂłszelep anyagai

1
 Ház epoxy bevonattal Szürkeöntvény (A1C NA50-150) EN-GJL-250
Gömbgrafitos öntöttvas ( EN-GJS-400-15 )
2
 Tányér Gömbgrafitos öntöttvas ( EN-GJS-400-15 )
Nemesacél 1.4408 (AISI316)
3
 Mandzsetta EPDM HT / NBR
4
 Felső tengely Nemesacél 1.4021 (AISI 420)
5
 Alsó tengely Nemesacél 1.4021 (AISI 420)
6
 Tengelycsapágy DELRIN
7
 O-gyűrű NBR
8
 Rögzítőcsap Nemesacél
9
 Csavar Nemesacél

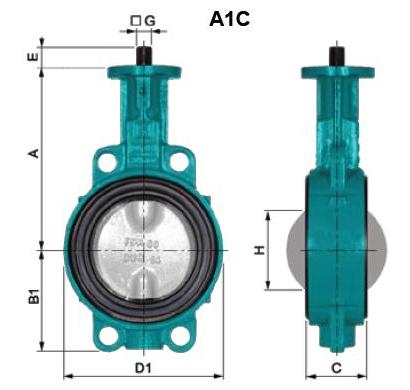

AQUARIA Pillangószelep méretei ( mm ) :







DN32 - DN300



Aquaria Pillangószelep méretezése

Aquaria Pillangószelep fejkarima méretei





NA
A
B1
B3
C
D1
D3
H
E
G
ISO 5211
a
b
n x øy
kv
[m3/h]
A1 sĂşlya
[kg]
A3 sĂşlya
[kg]
32
136
54
54
33
78
108
22,5
25
11
F05
70
50
4 x 7
50
2,1
2,2
40
136
54
54
33
78
108
22,5
25
11
F05
70
50
4 x 7
50
2,1
2,2
50
146
64
64
43
96
116
24,5
25
11
F05
70
50
4 x 7
100
2,7
3,1
65
153,5
72
72
46
113
128
45
25
11
F05
70
50
4 x 7
210
3,2
3,7
80
163
88
79
46
128
174
65
25
11
F05
70
50
4 x 7
360
3,6
4,6
100
172,5
98
101
52
150
194
85
25
14
F05
70
50
4 x 7
650
4,6
5,8
125
192,5
119
119
56
184
224
111
25
14
F07
70
70
4 x 9
1050
7,9
9,1
150
205
129
129
56
212
254
138
25
14
F07
70
70
4 x 9
1770
9,2
11,2
200
234
166
166
60
268
320
190
25
17
F07
70
70
4 x 9
3400
13,5
15,5
250
300
202
202
68
320
386
243
30
22
F10
125
125
4 x 10,5
5090
22,3
28,7
300
340
237
237
78
378
454
292
30
22
F10
125
125
4 x 10,5
7360
28,7
40,3

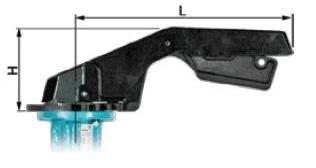

Kézikar méretei ( mm ) :

DN32 - DN200 :

AQUARIA Pillangószelep kézikar méretei

DN
Alu+Epoxy bev.
L
H
[kg]
32-80
HLA.F0511.200
200
76
0,4
100
HLA.F0514.275
275
76
0,5
125-150
HLA.F0714.275
275
76
0,5
200
HLA.F0717.340
340
45,5
0,6



Kézi csigahajtómű méretek ( mm ) :

GB 232 kézi csigahajtómű méretei
DN

KĂ©zi HajtĂłmĹ°
A
B
C
D
E
H
øR
n*
[kg]
32-80
GB232-05.F05-F0711.100(R08)
80
114
42,5
48
121
53
100
10
0,8
100-150
GB232-05.F05-F0714.100
80
114
42,5
48
121
53
100
10
0,8
200
GB232-06.F05-F0717.160
80
114
42,5
48
179
59
160
10
0,9
250-300
GB232-08.F10-F1222.250
100
131
50
56
209
67
250
9,25
1,55

* n = kézikerék fordulatszáma nyitás/zárás

Hajtómű anyaga :
GB232 : Alumínium, poliuretán bevonattal





AQUARIA Wafer típusú pillangószelep letöltése PDF formátumban

.
