Zetkama karimás visszacsapó szelep:

DN15...DN300, PN16/PN25/PN40

287A, 287C, 287F típusok

Zetkama karimás visszacsapó szelep

Leírás:	Zetkama visszacsapó szelep
Méret:	DN15...DN300
Csatlakozás :	Karimás
Min. Hőmérséklet :	-10°C
Max. Hőmérséklet:	+300°C
Max. nyomás:	PN16/PN25/PN40
Beépítési helyzet:	Vízszintesen
Min. nyitási nyomás:	0,05bar...0,1bar
Alkalmazási terület:	Ipari hidegvíz, forró víz, gőz,semleges folyadékok
Ház anyaga:	EN-GJL-250
Fedél anyaga:	EN-GJL-250
Tányér anyaga:	X20Cr13 1.4021
Fedéltömítés:	Grafit - CrNiSt
Ülékgyűrű anyaga:	X12Cr13 1.4006

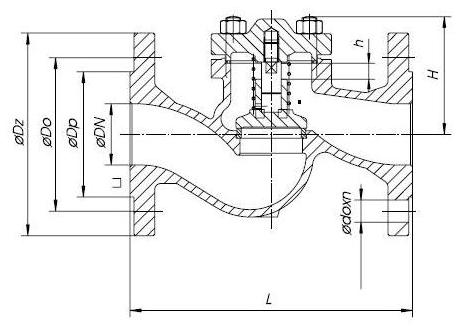

Zetkama visszacsapó szelep méretezése

Zetkama karimás visszacsapó szelep méretezése

>>>>>>>>>>>>>>

DN	PN16/25/40		PN 16				PN 25				PN 40			PN16/PN25				287A 287C	287F
	L	L1	Dz	Dp	Do	nxdo	Dz	Dp	Do	nxdo	Dz	Do	doxn	h	H	h1	H1	287A 287C	287F
	mm		mm				mm				mm			mm				kg
15	130	90	95	46	65	4x14	95	46	65	4x14	95	65	14x4	5	56	5	140	2,1	3,5
20	150	95	105	56	75	4x14	105	56	75	4x14	105	75	14x4	5	56	5	142	2,7	4,5
25	160	100	115	65	85	4x14	115	65	85	4x14	115	85	14x4	8	67	8	157	3,8	5,5
32	180	105	140	75	100	4x19	140	76	100	4x19	140	100	18x4	8	76	8	165	5,5	8
40	200	115	150	84	110	4x19	150	84	110	4x19	150	110	18x4	11	89	11	185	7,4	11
50	230	125	165	99	125	4x19	165	99	125	4x19	165	125	18x4	14	96	14	198	9,5	14
65	290	145	185	118	145	4x19	185	118	145	8x19	185	145	18x8	17	104	17	224	15,0	23
80	310	160	200	132	160	8x19	200	132	160	8x19	200	160	18x8	21	124	21	237	20,0	30
100	350	180	220	156	180	8x19	235	156	190	8x23	235	190	18x8	25	161	25	292	29,0	47
125	400	210	250	184	210	8x19	270	184	220	8x28	270	220	22x8	32	174	32	329	41,0	70
150	480	240	285	211	240	8x23	300	211	250	8x23	300	250	26x8	38	197	38	363	66,0	96
200	600	205	340	266	295	8x23	360	274	310	12x28	375	320	30x12	50	248	50	452	111	190
250	730	325	405	319	355	12x23	425	330	370	12x31	-	-	-	65	333	65	535	196	-
300	800	375	460	370	378	12x23	485	389	430	16x31	-	-	-	95	375	95	-	302	-

Nyomás - Hőmérséklet táblázat :

EN-GJL-250		EN-GLS-400-18-LT				GS-C25 (1.0619)
PN16		PN16		PN16		PN40
°C	bar	°C	bar	°C	bar	°C	bar
-10	16	-10	16	-10	25	-50	-
120	16	120	16	120	25	-20	40
150	14,4	150	15,5	150	24,3	120	40
180	13,4	200	14,7	200	23	200	35
200	12,8	250	13,9	250	21,8	250	32
230	11,8	300	12,8	300	20	300	28
250	11,2	350	11,2	350	17,5	350	24
300	9,6	-	-	-	-	400	21

Zetkama karimás visszacsapó szelep letöltése PDF formátumban
