309 típusú visszacsapó szelep :

menetes kivitel

DN 1/2" ... DN 2" ( 10bar - 12bar )





1125 Sferaco Pillangószelep
Leírás: 309 típ. menetes visszacsapó szelep
Méret:
DN1/2"...DN2"
Csatlakozás :
Menetes
Min. Hőmérséklet :
-10°C
Max. Hőmérséklet:
+100°C
Max. nyomás:
PN12 ( 1"-ig )
PN10 ( 1 1/4"...2"-ig )
Nyitónyomás:
20mbar... 200mbar
Alkalmazási terület:
Általános folyadékokra,
Hidegvízes és melegvizes alkalmazásokra,
Tengervízre, ipari vízre, glykolos közegre,
Hűtési, fűtési rendszerekre,
Beépítési helyzet :
Minden pozícióban
Ház anyaga:
Réz
Tányér anyaga:
Műanyag
O gyűrű anyaga:
NBR

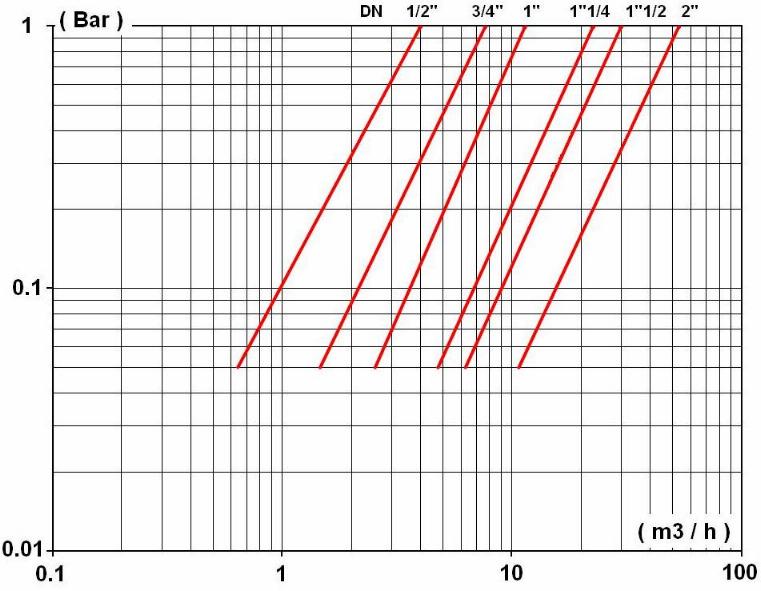

Áteresztőképesség ( Kv érték ) : m3 / h



Menetes visszacsapó szelep áteresztőképessége

DN

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

Kv
(m3 / h )

4,01

7,68

11,43

22,63

29,97

53,46

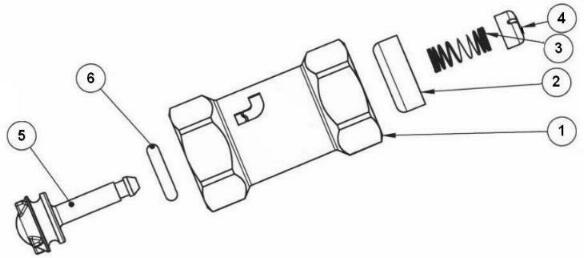

309 típusú menetes visszacsapó szelep felépítése :



Menetes visszacsapó szelep anyagai

Szám
Rész
Anyag
1
Ház
Brass CW 617 N according to EN 12165
2
Szeleptányér
Műanyag
3
Rugó
SS 302
4
Rugó
rögzítés
Műanyag
5
Tengely
Műanyag
6
O gyűrű
NBR

309 típusú menetes visszacsapó szelep méretezése :

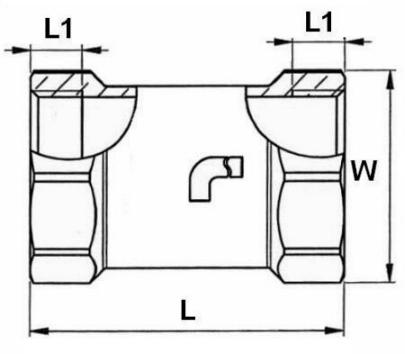

Menetes visszacsapó szelep méretrajza

DN
1/2"
3/4"
1"
1 1/4"
1 1/2"
2"
L
47.5
53.5
60.5
66.5
74
80
L1
9
10
10
12
13
15
W
( laptáv. )
25
31
38
47
54
65.5
Súly
( kg )
0.074
0.121
0.164
0.257
0.345
0.5





309 típusú Menetes visszacsapó szelep letöltése PDF formátumban

.
